Adaptéry os

Jak vybrat správný adaptér

Dnes již zhruba 90% nových kol je vybavenou pevnou osou zadního kola, která zvyšuje pevnost rámu a zefektivňuje přenos síly. Jedná se, lidově řečeno, o „tyčku“ s průměrem 12mm, která je zastrčená v zadním kole. Klasický, dříve běžný rychloupínák je mnohem tenčí tyčka s průměrem 5mm. Připojení vozíků za kolo k jízdnímu kolu s rychloupínákem není problém. Jinak tomu je zmíněných pevných os. Týká se to i švýcarských sportovních vozíků LEGGERO. Níže najdete informace, které Vám pomohou identifikovat správný adaptér pevné osy se spojkou, kterým nahradíte originální osu kola a bude tak možné vozík za kolo, v tomto případě LEGGERO, připojit.

Identifikace stoupání závitu

Prvním krokem pro výběr adaptéru pevné osy je zjištění stoupání závitu. Tedy počet závitu na 10mm.

V první řadě je nutné demontovat originální osu zadního kola. Při troše štěstí bude osa popsána rozměrem náboje, zpravidla 12 x 142 nebo třeba 12 x 148. Jedná se o obecný údaj, který k identifikaci adaptéru nepomůže. Dále bývá na osách napsán rozměr 12 x 1.0, popř. 12 x 1.5 nebo 12 x 1.75. Tyto údaje značí průměr osy, který je téměř vždy 12mm a stoupání závitu. To je první z údajů, které potřebujeme znát.

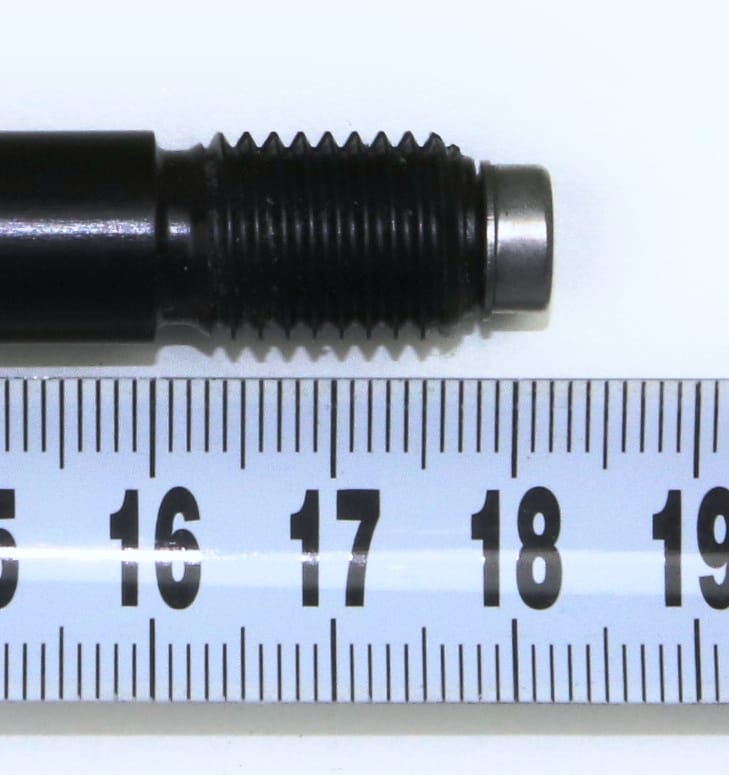

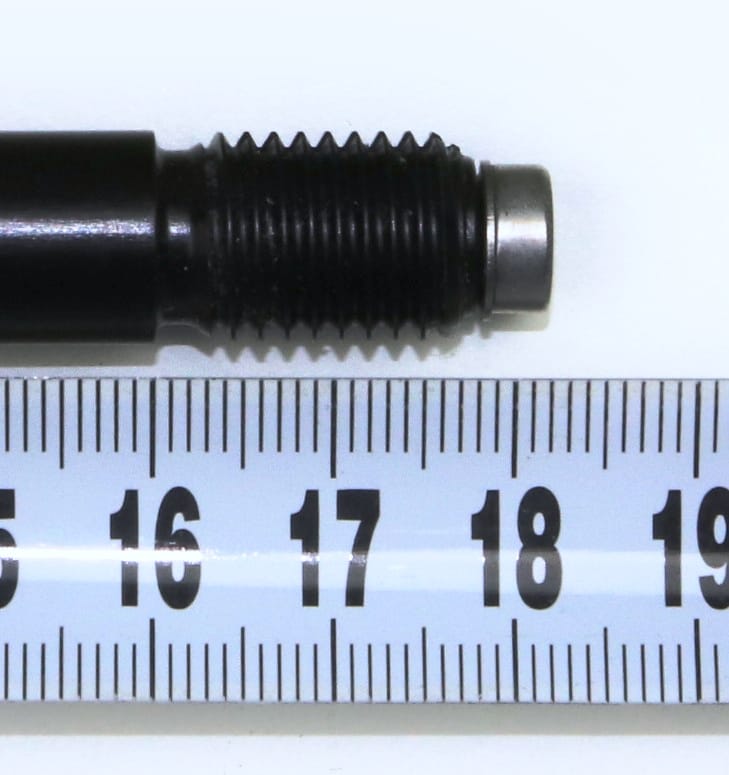

Pokud není stoupání závitu uvedeno, zjistíme jej tak, že přiložíme metr k závitu, odměříme 10mm a spočítáme počet závitu.

Každá osa LEGGERO obsahuje v balení kontrolní matici, jejímž našroubováním na závit originální osy kola ověříte správný výběr závitu.

Typy stoupání závitu

Stoupání 1.0 = 10 závitů na 10mm

Stoupání 1.5 = 6.6 závitů na 10mm

Stoupání 1.75 = 5.7 závitů na 10mm

Podložky

Dalším údajem je typ sedla, respektive tvar plochy, kde se pevná osa opírá o rám. Zde jsou varianty rovného sedla a nebo kónického.

V každém balení adaptéru osy LEGGERO najdete 2 varianty podložek a to jak na ploché sedlo tak kónické. Každá osa je tedy univerzální co se týče tvaru sedla patky.

U adaptérů LEGGERO je nutné vždy použít alespoň 1 podložku. Použitím obou podložek lze regulovat délku osy a přesněji přizpůsobit délku adaptéru originální ose. Přiložením adaptéru k originální ose porovnáte celkové délky, místo začátku závitu a konec závitu.

Vložky adaptérů pevných os lze kombinovat a tím dosáhnout správné délky pevné osy. U pevných os LEGGERO tak získáme 4 varianty délek a to 2 pro ploché sedlo a 2 pro kónické sedlo.

Délka osy

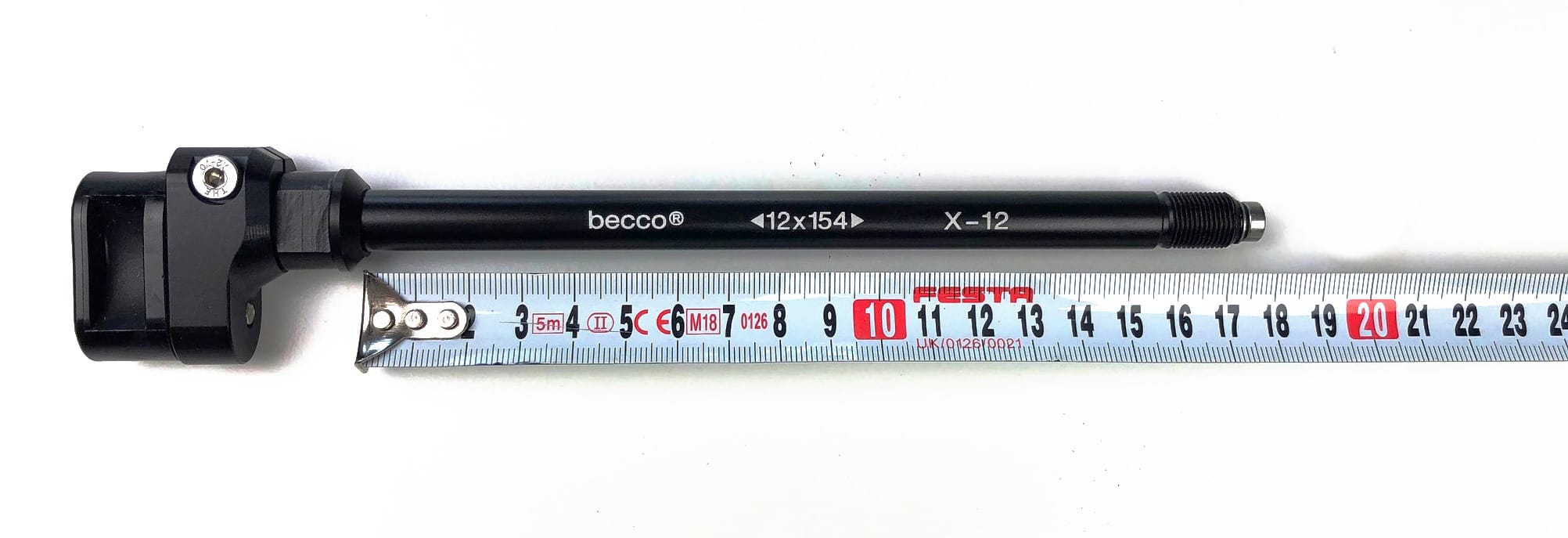

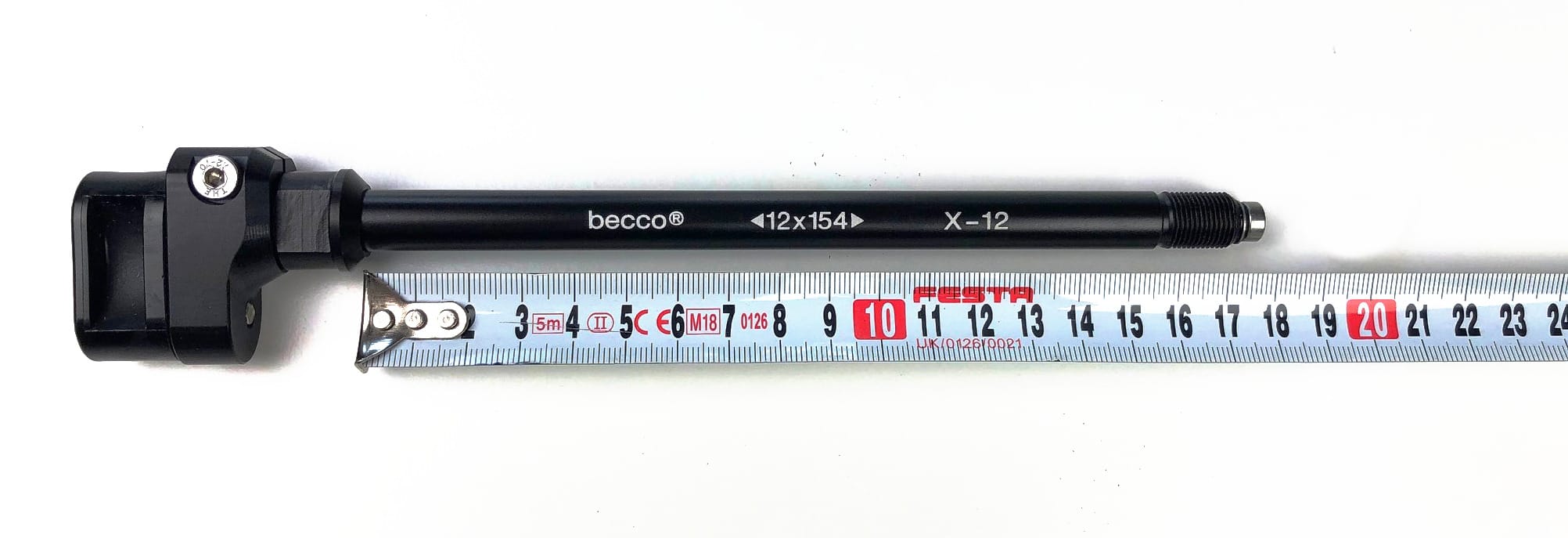

Posledním údajem je délka osy. Tu změříme přiložením metru na patu sedla osy a změřením konce závitu.

Zde je přehled dostupných adaptérů os a užitečné délky jednotlivých variant za použití jedné či obou podložek.

Užitečnou délkou je myšleno od patky sedla po poslední kompletní závit. Celkové délky adaptérů os jsou zpravidla o ca 1mm větší.

Stoupání závitu

Typ osy LEGGERO

  Užitečná délka pevné osy (mm)

(1.0 = 10 závitů, 1.5 = 6,6 závitu, 1.75 = 5,5 závitu)

Ploché sedlo (1 podložka)

Ploché sedlo (2 podložky)

Kónické sedlo (1 podložka)

Kónické sedlo (2 podložky)

1.0

10.38902.0041

162

158

160

157

1.0

10.38902.0042

167

163

165

162

1.0

10.38902.0046

173

169

171

168

1.0

10.38902.0047

161

157

159

156

1.5

10.38902.0043

169

165

167

164

1.5

10.38902.0044

176

172

174

171

1.75

10.38902.0036

166

162

164

161

1.75

10.38902.0037

173

169

171

168

1.75

10.38902.0038

187

183

185

182

1.75

10.38902.0039

194

190

192

189

1.75

10.38902.0040<

197

193

195

192
